ZCZP蒸汽电磁阀
【ZCZP蒸汽电磁阀产品用途】：
本阀适用于以蒸汽为加热介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪。蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。

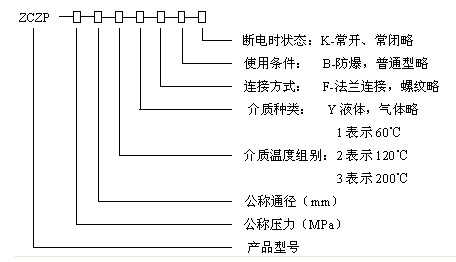

【ZCZP蒸汽电磁阀规格说明】：
|
|
|
|
【ZCZP蒸汽电磁阀技术参数】：
|
工作介质 |
蒸汽及其他腐蚀性气体 |
||||||||||||
|
介质温度℃ |
≤200 |
||||||||||||
|
公称压力 （MPa） |
1.6 |
||||||||||||
|
工作压差 （MPa） |
0.05~1.6 |
0.1~1.6 |
|||||||||||
|
电源电压 |
AC220V其余规格可作特殊订货 |
||||||||||||
|
使用寿命 |
按JB/T7352-94规定 |
||||||||||||
|
额定流量系数 （KV） |
|||||||||||||
|
泄漏量 （ml/min） |
按JB/T7352-94 . F 规定 |
||||||||||||
|
公称通径 （mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||
|
功耗（VA） |
40、30 |
30 |
|||||||||||
【ZCZP蒸汽电磁阀安装尺寸】：
|
公称通径 DN |
内螺纹连接 |
法兰连接 |
|||||||||
|
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
153 |
92 |
1/2 |
175 |
130 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
|
20 |
153 |
92 |
3/4 |
180 |
150 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
|
25 |
153 |
110 |
1 |
195 |
160 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
|
32 |
176 |
120 |
1 1/4 |
205 |
180 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
|
40 |
176 |
140 |
1 1/2 |
220 |
200 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
|
50 |
192 |
162 |
2 |
235 |
230 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
|
|
|
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
|
80 |
|
|
|
260 |
310 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
|
100 |
|
|
|
290 |
350 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
|
125 |
|
|
|
365 |
400 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
|
150 |
|
|
|
400 |
480 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
|
200 |
|
|
|
416 |
600 |
340 |
295 |
266 |
24 |
3 |
12-Φ22 |
|
250 |
|
|
|
434 |
730 |
405 |
355 |
319 |
26 |
4 |
12-Φ26 |
|
300 |
|
|
|
490 |
850 |
460 |
410 |
370 |
28 |
4 |
12-Φ26 |
【ZCZP蒸汽电磁阀订货须知】：
1.订货时请注明型号，公称通径，公称压力，工作介质，工作压差，介质温度，电源电压及频率，介质粘度。
2.电磁阀一般工作电压为220V，电压波动量为85% ~ 110%的额定电压，如果超过此范围，请订货时注明电压的波动量，其他规格电源电压可做特殊订货。
3.阀门的开通时间达12小时/天以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
4.若已经由设计单位选定上正流体公司的ZBSF不锈钢电磁阀型号，请按ZBSF不锈钢电磁阀型号直接向我司销售部订购。
5.当使用的场合很重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
【ZCZP蒸汽电磁阀安装须知】：
1.安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2.电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。
3.在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，安装旁路装置。
如图（三）当电磁阀安装在支路时，电磁阀的口径应比主管道上的阀门口径小，
如图（四）分路装置。注意：支路上的阀门平时须关闭。
4.安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路安装疏水阀。
5.不要将阀安装于管道低凹处，以免因蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。
6.普通型不可在爆作危险场合使用。
7.在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。
8.在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
9.电磁阀前后管道上需装压力表，以便观察管道压力。
