高温电磁阀结构组成及工作原理【图】

    电磁阀结构组成：
    高温电磁阀主要由高温合金壳体形成的燃气通道、电磁铁两部分组成，两者之间由高硅氧玻璃钢隔热垫或气凝胶进行隔离，降低高温燃气向电磁铁部分的热传导。如图1、2所示，其中高温燃气通道由高温合金壳体部分、左右限位衬套、芯轴等部分组成，电磁铁由定子、电磁衔铁、复位弹簧等部分组成。

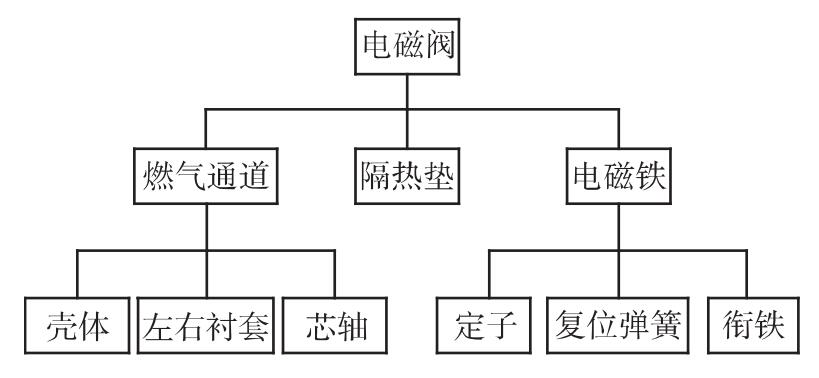

图1 系统组成框图

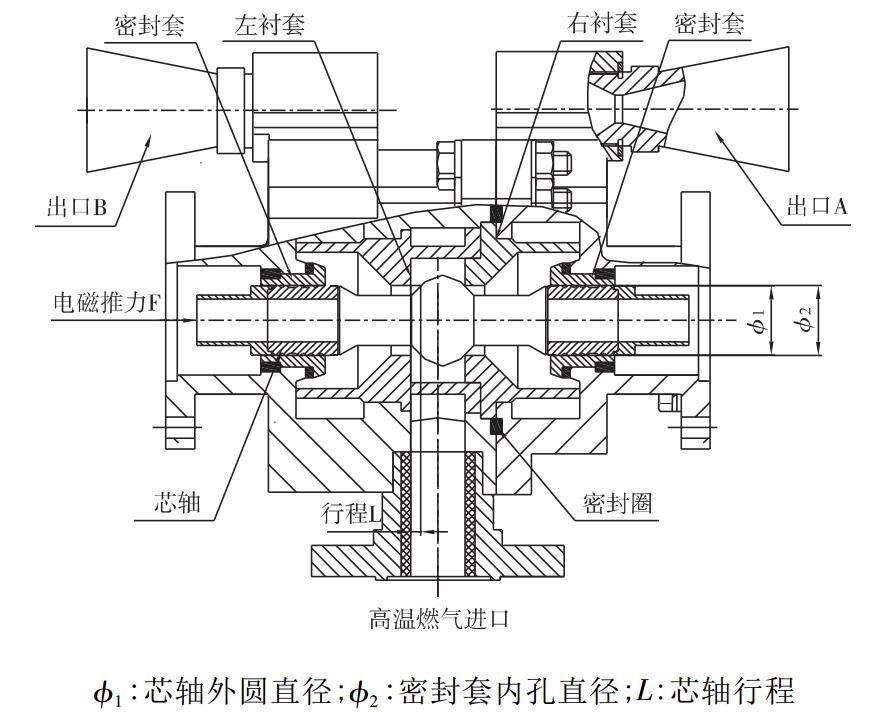

图2 产品结构简图

    电磁阀工作原理：
    如图3所示，由左右壳体、左右衬套以及密封套、左右喷管、密封圈等组成的高温燃气通道。其中左右衬套分别与壳体采用过盈压入的方式进行固定，密封套分别与左右壳体用螺纹加销子的方式进行固定。
    其工作原理是初始状态芯轴位于中间位置，左右燃气通道全开；当左端电磁铁通电产生电磁推力推动芯轴向右运动到达极限位置，右端燃气通道关闭，左端燃气通道打开；当右端电磁铁通电产生电磁推力推动芯轴向左运动到达极限位置，左端燃气通道关闭，右端燃气通道打开。

图3 高温燃气通道内部结构图( 芯轴在右极限位置).
