【图】高压电磁阀工作原理

    高压电磁阀的作用是实现液压、气动系统的自动控制，其工作原理是通过电信号控制电磁线圈通电衔铁吸合、电磁线圈断电衔铁由弹簧复位，带动阀芯运动，从而达到系统自动控制的目的。

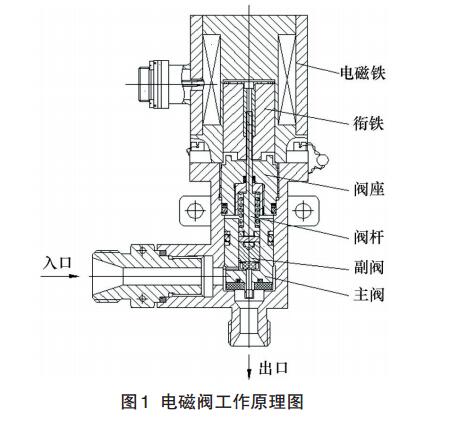

    高压电磁阀的结构如图1所示，主要有副阀、主阀、衔铁、电磁铁、阀座、阀杆、弹簧等零部件组成。电磁阀为常闭结构，当电磁铁断电时，副阀在弹簧力的作用下密封于主阀上，实现副阀密封副（副阀与主阀小R面）密封。

    气压从入口通入，通过先导孔处通入主阀上端容腔，主阀在气压力作用下压在壳体R密封面上，保证主阀密封副（主阀与阀体R面）密封。当电磁铁通电时，衔铁在电磁铁吸力拉动下，带动副阀向上运动，副阀密封处打开，主阀上端容腔内气体由主阀的排气孔排出，使上端容腔压力迅速下降，主阀在气压力作用下向上运动，电磁阀打开，入口、出口压力平衡，开始正常通气，直至电磁铁断电。
