减压持压阀

由主阀、持压导阀和减压导阀组成的双功能水力控制阀。该款阀门可保持预先设置的最小阀前压力(背压),降低阀后压力使其稳定地保持预先设置的最大值。

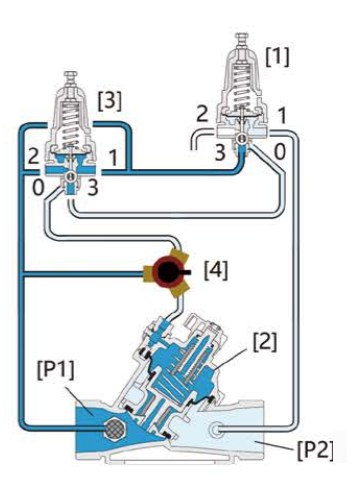

减压导阀[1]经持压导阀[3]连接到阀门控制腔[2]。持压导阀在阀前压力[P1]低 于设置值时使阀门缓闭。阀前压力[P1]升 高超过设置值时，持压导阀进行切换，使减压导阀控制阀门以降低阀后压力[P2]。利用三通铜阀[4]可实现本地手动关闭阀门。
