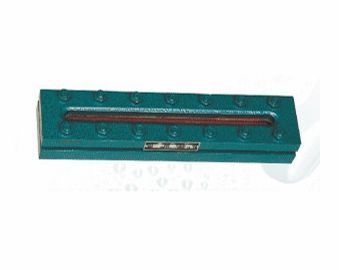

HG5-1369/1370-80 透光式玻璃板液位计

透光式玻璃板液位计

公称压力:0.6(Mpa)

透光式玻璃板液位计公称通径:18*304(mm)

透光式玻璃板液位计公称长度:80~366(mm)

透光式玻璃板液位计介质温度:0～250°

透光式玻璃板液位计连接方式:焊接

透光式玻璃板液位计主要材质：Q235-A(碳钢)

1Cr18Ni9Ti(不锈钢)

其他玻璃板液位计产品

玻璃板液位计是依据国内一机部（JB）、化工部（HG）标准进行设计、生产、制造的一种直读式液位仪表。该系列产品广泛应用于石油、化工、电力、冶金、医药等领域，可直接对各种中、低压密封容器或开口贮存罐内的液位和界位进行观测。

二、玻璃板液位计工作原理

该产品主要由上阀门、下阀门、表体、玻璃板、盖板、排污阀等几大部分组成。液位计上的法兰或螺纹与容器上对应的法兰或螺纹相连接组成连通器，根据连通器原理和光的透、反射原理可直接观测到容器中液体的液位或界位。

三、玻璃板液位计产品特点

1、设计精巧、生产工艺，测试设备齐全；

2、结构简单，安装、维修方便；

3、液位显示清晰、直观；

4、360°范围内可任意调整可视方向(只限于中、低压型)；

5、密封结构合理、无泄漏，耐高温、高压，使用安全可靠；

6、上、下阀门自带快速切断保护装置，安全保护性能好；

7、自带放空堵头及排污阀，放空、排污方便。

8、产品类型多，有透射式、反射式、夹套型、防霜型、无盲区型、双色型、宽液室型、照明型、高温型、高压型及高温高压型等可供选择；

主要技术参数

1、压力等级：≤42.0MPa

2、操作温度：-196℃~450℃

3、标准中心距：500、800、1100、1400、1700mm（可根据用户要求制作）

4、低压型标准可视长：255、550、845、1140、1435mm（可根据用户要求制作）

5、夹套压力：≤1.0MPa

6、夹套接口：Rc1/4″内螺纹（可根据用户要求制作）

7、上、下阀门自动封闭压力：≥0.3MPa

8、连接法兰标准：HG/T20592~20635-2009 DN20（法兰标准、口径、压力及密封面型式可根据用户要求制作）

9、螺纹连接型接口：G3/4″外螺纹

包装：本公司包装精良，采用木质结构箱包装，保障运输过程中不会对产品有任何影响。
