ZCM电磁阀是适用于城市煤气、液化石油气、天然气等多种燃气为加热燃烧介质的二位式通断切换管路，进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的燃气加热自控系统。
| 公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||
| 工作介质 | 煤气、液化石油气和天然气 | ||||||||||||||||
| 介质温度℃ | -20~80 | ||||||||||||||||
| 环境温度℃ | -40~60 | ||||||||||||||||
| 公称压力(MPa） | 1.0 | ||||||||||||||||
| 工作压差(MPa) | 0~0.03 | 0~0.1 | |||||||||||||||
| 安装方式 | 垂直安装 | ||||||||||||||||
| 电源电压 | AC220V其它规格可作特殊订货 | ||||||||||||||||
| 工作电流（A） | 直流 | 0.13 | 0.17 | 0.41 | 0.71 | 1.1 | |||||||||||
| 交流 | 0.13 | 0.17 | 0.41 | 0.71 | 1.1 | ||||||||||||
| 功率（VA） | 直流 | 26 | 33 | 80 | 140 | 220 | |||||||||||
| 交流 | 26 | 33 | 80 | 140 | 220 | ||||||||||||
| 防爆标志 | Exd IIBT6 | ||||||||||||||||

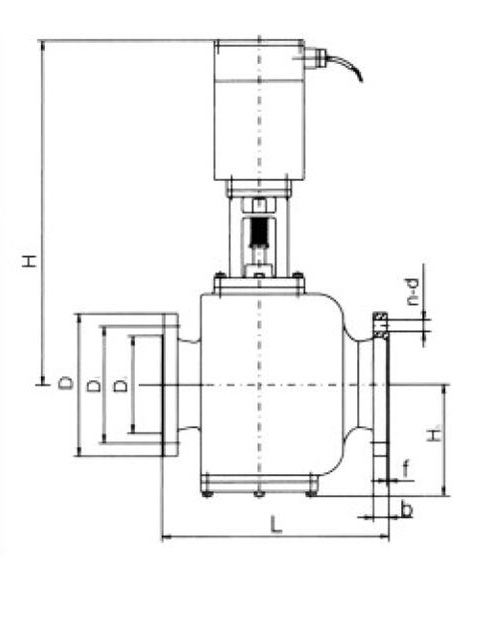

| 公称通径 DN | 内螺纹连接 | 法兰连接 | |||||||||||
| 内螺纹 | 外形尺寸 | 外形尺寸 | 法兰尺寸 | ||||||||||
| H | L | G | H | L | D | D1 | D2 | B | I | N-D | |||
| 15 | 153 | 92 | 1/2 | 210 | 115 | 95 | 65 | 46 | 14 | 2 | 4-ø14 | ||
| 20 | 153 | 92 | 3/4 | 210 | 150 | 105 | 75 | 56 | 16 | 2 | 4-ø14 | ||
| 25 | 153 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 18 | 3 | 4-ø14 | ||
| 32 | 176 | 120 | 1 1/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-ø18 | ||
| 40 | 176 | 140 | 1 1/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-ø18 | ||
| 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-ø18 | ||
| 65 | 390 | 290 | 185 | 145 | 118 | 20 | 3 | 4-ø18 | |||||
| 80 | 401 | 310 | 200 | 160 | 132 | 20 | 3 | 8-ø18 | |||||
| 100 | 408 | 350 | 220 | 180 | 156 | 22 | 3 | 8-ø18 | |||||
| 125 | 424 | 400 | 250 | 210 | 184 | 22 | 3 | 8-ø18 | |||||
| 150 | 515 | 480 | 285 | 240 | 211 | 24 | 3 | 8-ø22 | |||||
| 200 | 540 | 600 | 340 | 295 | 266 | 24 | 3 | 8-ø22 | |||||
| 250 | 573 | 730 | 405 | 355 | 319 | 26 | 4 | 12-ø22 | |||||
| 300 | 608 | 850 | 460 | 410 | 370 | 28 | 4 | 12-ø22 | |||||
| 350 | 700 | 980 | 505 | 460 | 429 | 30 | 4 | 16-ø22 | |||||
