VB3000系列电动调节阀

2020-09-17

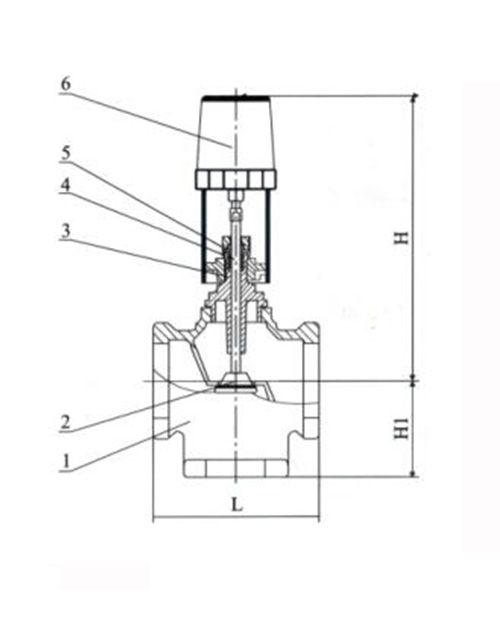

VB3000系列电动调节阀 VB3000系列电动调节阀画线图
在线咨询
用途

电动二通阀是自动调节控制管道量度的装置,适用供热、通风和空调系统中对次序、热水的连续调节控制。如:空调通风设备的水路控制,供暖设备的水路控制。

工作原理

电动二通阀由阀门和执行器组成(执行器的结构和工作原理请详见执行器说明书)。

电动二通阀由阀体、阀盖、阀座、阀瓣及阀杆等零件组成,具体结构参见结构图。

电动二通阀由工作原理在执行器的作用下,阀杆带动阀瓣做上升或下降运动,改变阀瓣与阀座间的流通面积,以便调节并控制介质的流量。





主要技术参数

介质: 热冷水、50%乙二醇、蒸汽

介质温度: 2-120℃

公称压力PN: 1600KPa

流量特性: 等百分比或线性

渗漏量: Kv值的0.01%


主要材料

1、阀体、阀座: 黄铜/青铜

2、阀瓣: 1Cr18Ni9+NBR

3、阀盖: 黄铜/青铜

4、阀杆: 1Cr18Ni9

5、填料: 聚四氟乙烯、NBR

6、执行器


安装参数

型号规格主要尺寸(mm)

Kv

(m3/h)

行程

(mm)

关闭压差

(KPa)

二通三通DN(mm)LHH1(三通)
VB3200-25VB3300-2525102508010191400
VB3200-32VB3300-3232120260851622800
VB3200-40VB3300-4040130280852522500
VB3200-50VB3300-5050150300904022400
VB3200-65VB3300-6565170310956322200
