D971W电动阀门系列通风电动蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
特点
1、设计新颖、合理、结构 ，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
采用标准
设计标准：GB/T12238-1989 JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000
结构长度 h：GB/T12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999
| 公称通径 | DN（mm） | 50～2000 | ||
公称压力 | PN（MPa） | 0.05 | 0.25 | 0.6 |
试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 |
密封试验 | ≤1.5%泄漏量 | |||
适用介质 | 煤气、含尘气体、烟道气等。 | |||
适用温度 | 气传动、电传动。 | |||
 |

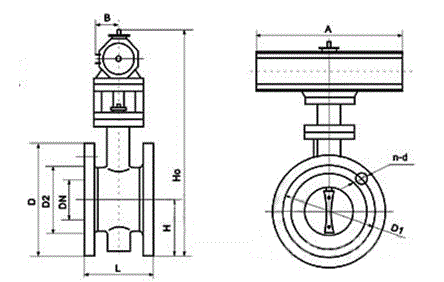

公称通径 | 结构长度 （标准值） | 外形尺寸 （参考值） | 连接尺寸 （标准值） | 重量（kg） | |||||||||
0.05MPa和0.25MPa | 0.6MPa | ||||||||||||
毫米 | 英寸 | L | H | H0 | A | B | D | D1 | n-d | D | D1 | n-d | |
50 | 2 | 108 | 70 | 337 | 180 | 65 | 140 | 110 | 4-14 | 140 | 110 | 4-14 | 16 |
65 | 21/2 | 112 | 80 | 357 | 180 | 65 | 160 | 130 | 4-14 | 160 | 130 | 4-14 | 17 |
80 | 3 | 114 | 95 | 385 | 180 | 65 | 190 | 150 | 4-18 | 190 | 150 | 4-18 | 19 |
100 | 4 | 127 | 105 | 405 | 180 | 65 | 210 | 170 | 4-18 | 210 | 170 | 4-18 | 22 |
125 | 5 | 140 | 120 | 483 | 245 | 72 | 240 | 200 | 8-18 | 240 | 200 | 8-18 | 27 |
150 | 6 | 140 | 132 | 508 | 245 | 72 | 265 | 225 | 8-18 | 265 | 225 | 8-18 | 31 |
200 | 8 | 152 | 160 | 566 | 245 | 72 | 320 | 280 | 8-18 | 320 | 280 | 8-18 | 47 |
250 | 10 | 165 | 187 | 623 | 245 | 72 | 375 | 335 | 12-18 | 375 | 335 | 12-18 | 68 |
300 | 12 | 178 | 220 | 750 | 355 | 93 | 440 | 395 | 12-22 | 440 | 395 | 12-22 | 79 |
350 | 14 | 190 | 245 | 803 | 355 | 93 | 490 | 445 | 12-22 | 490 | 445 | 12-22 | 130 |
400 | 16 | 216 | 270 | 852 | 355 | 93 | 540 | 495 | 16-22 | 540 | 495 | 16-22 | 141 |
450 | 18 | 222 | 297 | 907 | 355 | 93 | 595 | 550 | 16-22 | 595 | 550 | 16-22 | 190 |
500 | 20 | 229 | 322 | 960 | 355 | 93 | 645 | 600 | 20-22 | 645 | 600 | 20-22 | 225 |
600 | 24 | 267 | 377 | 1080 | 550 | 350 | 755 | 705 | 20-26 | 755 | 705 | 20-26 | 245 |
700 | 28 | 292 | 430 | 1185 | 550 | 350 | 860 | 810 | 24-26 | 860 | 810 | 24-26 | 320 |
800 | 32 | 318 | 487 | 1300 | 550 | 350 | 975 | 920 | 24-30 | 975 | 920 | 24-30 | 405 |
900 | 36 | 330 | 537 | 1400 | 550 | 350 | 1075 | 1020 | 24-30 | 1075 | 1020 | 24-30 | 500 |
1000 | 40 | 410 | 587 | 1500 | 550 | 350 | 1175 | 1120 | 28-30 | 1175 | 1120 | 28-30 | 700 |
1200 | 48 | 470 | 702 | 1825 | 600 | 350 | 1375 | 1320 | 32-30 | 1405 | 1340 | 32-33 | 750 |
