电磁阀结构及接线方法详解

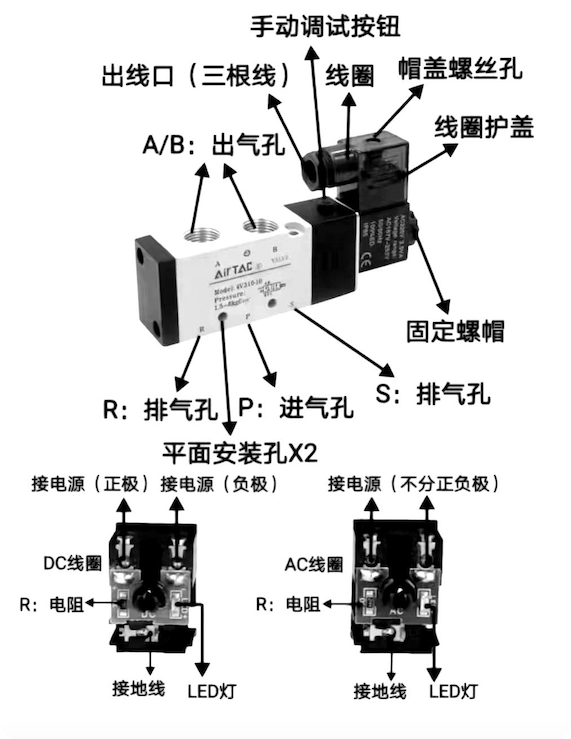

电磁阀结构图

电磁阀是一种常用的流体控制设备，通过电磁线圈的通断电来控制阀门的开启与关闭。电磁阀广泛应用于各种自动化控制系统中。为了帮助大家更好地理解电磁阀的结构和接线方式，以下是对电磁阀主要部件及其功能的详细介绍。

1. 主要结构说明

* 手动调试按钮：该按钮用于手动调试电磁阀的工作状态。在调试阶段，用户可以通过按压该按钮来检查阀门是否正常工作，不需要通电就可以进行初步测试。

* 出线口（三根线）：这是电磁阀线圈的电源线出口，电源通过这里进入电磁阀线圈。通常有三根线：正极、负极和接地线（根据使用的是直流或交流电有所不同）。

* 线圈：电磁阀的核心部件之一，通电时线圈会产生电磁力，推动阀芯移动，从而实现阀门的开闭。线圈的状态决定了电磁阀是否开启。

* 帽盖螺丝孔：用于固定电磁阀线圈帽盖的螺丝孔，这些螺丝可以确保线圈固定在阀体上，避免在工作时出现松动或脱落的情况。

* 线圈护盖：线圈外部的保护装置，防止线圈受到外界环境的影响，比如灰尘、水分或机械损伤，延长线圈的使用寿命。

* 固定螺帽：用于固定电磁阀的螺帽，确保阀门的稳定性，尤其在振动较大的工作环境中，固定螺帽能够有效防止电磁阀的松动。

* A/B 出气孔：这是电磁阀的两个出气孔，用于控制气体的输出流动。具体的应用场合中，A和B孔分别对应不同的输出方向或用途。

* R：排气孔：该孔用于气体的排放。当电磁阀关闭或气体需要排放时，气体会通过R孔排出，确保系统内的压力平衡。

* P：进气孔：这是气体进入电磁阀的入口。气体通过进气孔进入阀体，并根据电磁阀的状态决定是否流向出气孔。

* S：排气孔：这是另一个排气孔，与R排气孔相似，用于排放多余气体，防止气体堆积在阀体内部，确保系统正常运行。

* 平面安装孔X2：电磁阀的两个安装孔，用户可以通过这两个孔将电磁阀牢固安装在设备或管道系统上，确保其工作时的稳定性。

2. 接线方式详解

电磁阀的接线方式根据使用的电源类型（直流或交流）有所不同。图中展示了两种接线方式，分别为DC（直流）和AC（交流）电源的接线示意图。

直流（DC）线圈接线

* 正极与负极：直流电磁阀的接线有正负极区分，需要将电源的正极和负极分别连接到电磁阀的对应端子上。

* 接地线：为了确保电磁阀的安全运行，接地线需要与设备接地系统相连，防止漏电带来的安全隐患。

* LED指示灯：该电磁阀带有LED指示灯，当电源接通时，LED灯会亮起，指示阀门处于工作状态。

交流（AC）线圈接线

* 不分正负极：交流电磁阀的接线与直流不同，AC电源不区分正负极，用户只需将电源线与电磁阀接线口相连即可。

* 接地线：与DC线圈一样，AC电磁阀也需要接地线，确保设备在使用中的安全性。

* LED指示灯：同样的，AC电磁阀也配有LED指示灯，用于指示电源的接通状态。

3. 选型与安装注意事项

在选择电磁阀时，除了了解其结构和接线方式，还需要注意以下几点：

* 工作电压：确保选择与系统匹配的电压规格（DC或AC）。

* 工作压力与流量：根据实际应用中的压力和流量需求选择合适的电磁阀型号，避免因参数不匹配导致设备不能正常工作。

* 环境适应性：根据工作环境选择适合的防护等级，确保电磁阀能在恶劣环境中正常运行。

通过以上介绍，用户可以快速掌握电磁阀的基本结构和接线方法，从而在实际应用中进行正确的安装与调试。这将有助于提高电磁阀在系统中的可靠性和使用寿命。
